单火取电PCBA

单火线智能家居开关 单火取电PCBA 单火线电路板 2.5W-2.2KW

单火线智能家居开关  单火取电PCBA 单火线电路板 2.5W-2.2KW
  • 主要参数
  • 功能特点1)兼营更多种类、更小功率灯具,如灯丝灯、灯带灯等 2)典型功耗小于2.3mW(@Vout1=3.3V带载200uA时),空载功耗趋近“零”mW。 3)BOM成本、开发成本、生产成本有效降低。
  • 规格书下载

详细描述

随着近几年来智能家居行业的迅速发展,越来越多的智能家居生产企业、尤其那些品质至上的行业龙头品牌企业,在经过无数测试及长期比较后,直接选择了成熟稳定的单火线技术方案来开发单火线开关,以节省开发时间。在此感谢众多老客户长期以来的支持与厚爱,您的信任源于我们:专门做单火,做得更专业。我们唯有更加努力提供更好的优质产品给广大客户。

本着精益求精、持续创新的宗旨,优化升级了单火线方案,采用普通继电器,性价比高于磁保持继电器,适用大小功率灯具,避免“鬼火”闪烁 ,有效降低了单火线开关的BOM成本、开发成本、生产成本,大大增强了应用产品的市场竞争力。

一、方案概述

     本单火线继电器底板PCBA方案支持1-4路控制的单火线开关,是开发高品质大功率单火线智能开关优选的成熟稳定方案

主要升级优化:

1)性能进一步提升:兼营更多种类、更小功率灯具,如灯丝灯、灯带灯

2)功耗进一步降低:典型功耗小于2.3mW(@Vout1=3.3V带载200uA时),空载功耗趋近“”mW。

3)成本进一步降低:外围元器件明显减少,BOM成本、开发成本、生产成本有效降低。

二、方案特色:

1)适合主流灯具:如LED灯泡、节能灯、日光灯、荧光灯、灯丝灯、LED灯带、钨丝灯等。

2)告别单火闪烁:采用先进的单火线技术,内外无需电池,拒绝“伪”单火线,不用“防闪”配件。

3)内外无需电池。如果采用大容量电池来带Zigbee或者蓝牙模块,用不了几个月就需要换一次电池,费力又费钱。

4)不用“防闪”配件。如果在灯具两端增加防闪“适配器”,那是“伪单火”,安装麻烦,失去了单火线本身“直接替换”的便利性。

5)安装无需改线:直接安装替换传统开关,无需重新布线。

6)兼营传统双控:一个智能开关和一个原有传统机械双控开关联动实现总体双控。智能开关无需改动原有布线,轻松实现双控或多控功能。只需要一个智能开关,即刻实现传统双控开关智能化,低成本实现双控或多控功能将其中任意一个传统机械双控开关更换为智能开关(双控版本),另外一个或多个传统机械双控开关保留仍然可以继续正常使用,无需另外多买一个或多个智能双控开关或无线开关(随意贴),也无需额外布线(保留原有双控、多控布线),只需一个智能开关实现双控及多控

7质量稳定可靠解决单火四大痛点:

灯具易闪烁:采用典型功耗小于2.3mW(@Vout1=3.3V带载200uA时)、空载功耗趋近“”毫瓦的微功耗电源模块,并结合先进的超低功耗电源管理技术,兼营更多种类、更小功率灯具:如要求极高的灯丝灯、灯带灯等,确保主流常用灯具不微亮无闪烁。

开关不稳定:采用7-400V超宽电压200mA大电流单火线取电模块,解决了单火开关电路不稳定的问题(供电电流太小,整个电路处在临界状态,只要短时间出现用电过大的情况,控制电路和开关就会失控)。

触点易粘结采用普通大功率继电器结合先进抗粘合驱动技术成本更低,负载更大,支持3W到2200W的各种主流灯具继电器触点不粘结

电路易烧坏采用开关电压过零保护技术可消除如LED灯尤其灯群开启瞬间的大电流冲击,保证开关的可靠性和寿命采用先进的EMI和抗浪涌设计,确保即使在工业动力用电等电磁兼容环境特别恶劣场合下电路也不会损坏。质量稳定可靠是首位。

8)远程控制方便:可用于多种通信协议(Zigbee,蓝牙,RF433,LoRa,NB-IoT)的单火产品之中。

三、功能亮点:

1) 支持1-4路负载控制,满足多种安装场合需要。

2) 支持负载检测(检测灯具是否安装与是否开路损坏)

3)支持过零开启继电器(采用先进技术使继电器在过零点附件位置准确的开启)

4) 可以过EMI认证(可选);

5)支持负载类型:白炽灯、荧光灯、灯丝灯、节能灯、LED灯(含LED灯泡、LED吸顶灯)、日光灯(包括电感镇流器、电子镇流器类型)等等

6)支持最小负载:2.5W提供控制板硬件选型及软件优化协助支持

7)支持最大总负载:2400W (总功率,阻性负载)

8) 输入电压范围: 全电压市电 (90~240VAC),国内外通用;

9) 支持双控(可选):免布线,兼容机械开关,使用单个智能开关及若干个原有机械开关即可实现灯的双控或多控,一定程度上节省成本,不需要进行配对,可有效的降低组成的硬件成本及安装维护难度。

10)智能充电功能NB-IOT专用):根据灯具功率与电池电压不同自动调整充电电流,使其充电电流刚好能满足其控制板平均使用电流,这样能进一步预防灯具闪烁及电池充电不足的问题此功能仅适用于需要采用超级电容电池的远距离通讯产品,如NB-IOT室温采集器开关Zigbee/BLE等普通单火线开关因为不需要电池所以不用充电功能

四、典型应用:

*  BLE蓝牙Mesh单火线开关

*  ZigBee单火线开关

*  NB-IOT开关型室温采集器

*  LoRa单火线开关

*  433/868无线单火线开关

五、PCBA



电源模块

接口图仅供参考,以实际应用方案资料为准

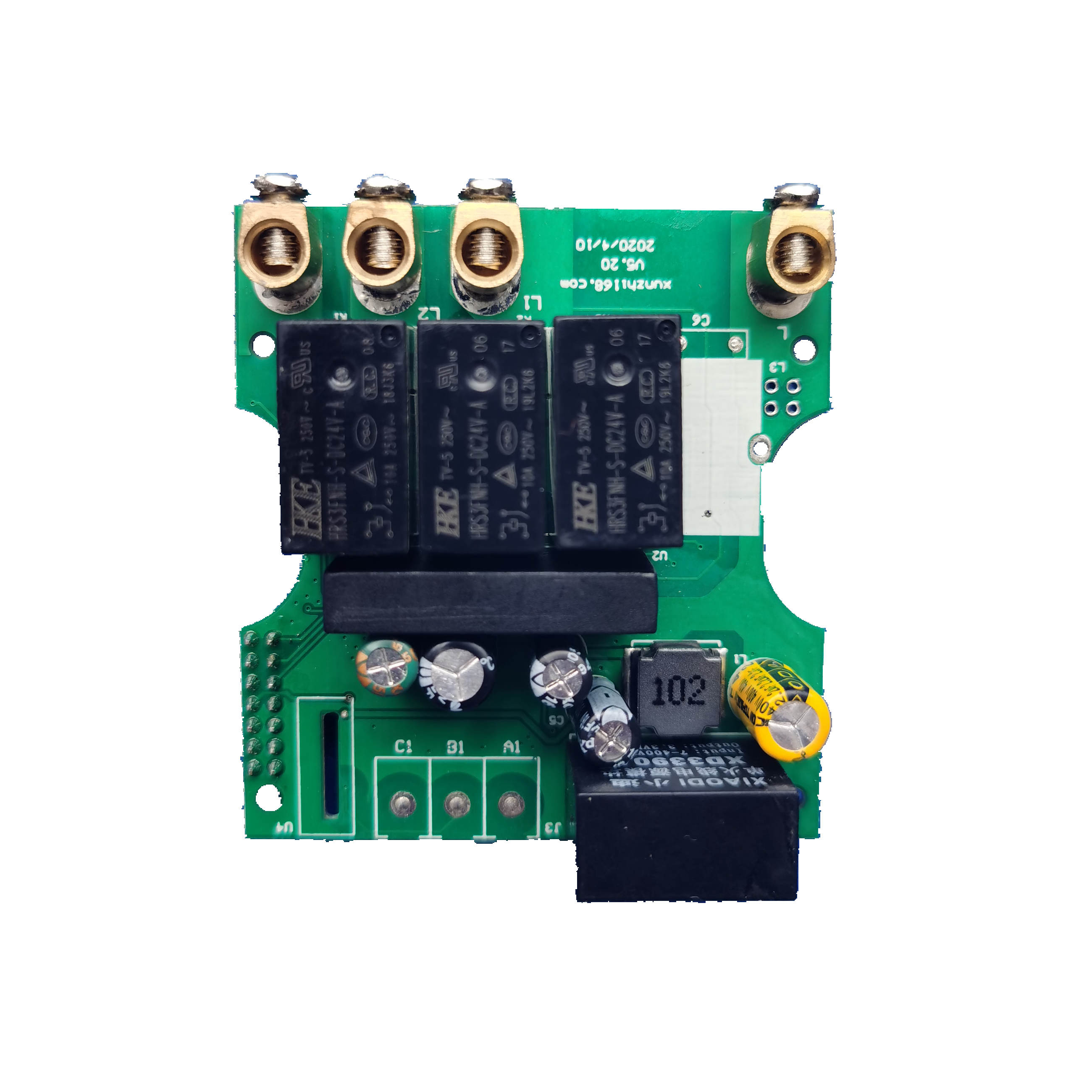

六、成品图(部分):
