基于NB-IOT单火线的86盒开关型室温采集器单火取电PCBA方案

基于NB-IOT单火线的86盒开关型室温采集器单火取电PCBA方案
  • 主要应用领域:物联网,供热,室温采集,NB-IOT单火
  • 关键词:室温采集器,单火线,NB-IOT单火

详细描述

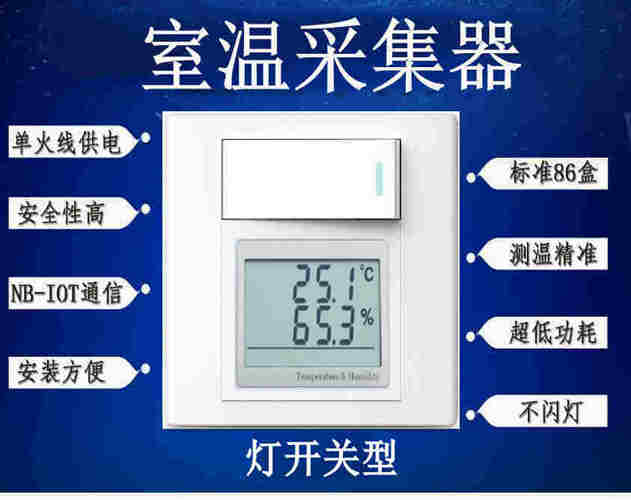

关键词摘要:  室温采集器 标准86盒  开关型 超低功耗 单火线供电 NB-IOT通信

NB-IOT单火开关型室温采集器是一款基于86盒开关的室温采集器,采用NB-IOT通讯方式和单火线供电,数据直接上传至云平台,适用于室温采集。

NB-IOT开关型室温采集器一般指采取单火线接线方式的室温采集器。

室温采集器

无线室温采集器也是物联网的一部分,随着物联网的普及,很多小区和家庭都需要温度的实时监控。

无线智能室温采集器是基于物联网技术的实时在线温度监测系统,供热企业足不出户可以实时掌握供热区域用户室温变化情况。云计算中心系统对数据处理分析,为供热平衡调节提供精确的决策依据,并可与热网自动化控制系统构成供热闭环控制,实时调节热力、水力工况,从而降低能耗,提高用户满意率,提升企业经济和社会效益。系统可广泛应用于供热、供电等对室内温度连续监测的领域。

室温采集器

NB-IOT单火线室温度采集器,是为采集和监测室内温度而设计的,由温度采集器和一套终端控制软件实现。摆在用户家中的温度采集器其外形有点儿像墙壁开关,可以采集整个采暖期内用户家中所有时间的供暖温度。室温度采集器上有LCD显示屏,可以显示温度、湿度。

控制中心有一套终端控制软件,可以远程采集用户室内温度,检测供热质量。这主要是为了采集整个采暖期内典型用户家中的供暖温度,也用于跟踪公司供暖系统的供暖质量,以便及时调整系统运行状况,确保所有用户室温都达标。

室温采集器无需更换电池,不需要砸墙挖洞,安装很简单,直接替换墙壁开关就行,投放安装时候可以得到居民的积极配合(一般室温采集器的安装是完全免费的,市民不需要掏一分钱)。

室温采集器


NB-IOT单火线室温采集器具有实时采集、数据存储、数据定时上报和温湿度超限上报等功能。采集器数据通过运营商NB无线网络上传至云服务器,由服务器软件进行数据的接收、显示、统计、报表生产、曲线绘制等功能。热力公司根据采集到的数据,对供热情况有一个大致的了解,同时也可以对热力调度提供一个数据参考。


NB-IOT单火线室温采集器可以将居民家里的室温通过窄带物联网每小时上传到供热监控平台,市、区供热管理部门和供热企业可以准确掌握居民家中的供热情况,第一时间发现问题,及时调整。

NB-IOT开关型室温采集器的采用单火线供电,无须用户安装及更换电池;采用LCD显示屏,具备显示室内温度、湿度等功能。
由于国内的墙壁开关布线都只是一根火线,如果用零火线产品,就需要重新布设零线,而开关型室温采集器,利用单火取电技术,就可以解决智能家居电子开关的“免布线”安装这个难题问题。


NB-IOT单火线室温采集器功能特点:
1)采用NB-IOT((窄带物联网))网络传输,资费低、安全性高
2)室温监测装置采用固定安装的形式,且为市电供电。保证测温准确性及长期供电可靠性。
3)室温监测装置采用集成开关的一体化结构,标准86盒安装方式,可直接替代热用户的现有开关安装。
4)86盒直接取电,无须外部电池供电,免去电池更换烦恼。
5)采集器只有电灯开关大小,可以实时显示温度、湿度等信息。

NB-IOT单火线室温采集器方案优势:
1) 安装方便:采用标准86盒规格设计,几乎家家户户都有灯开关,可方便的安装在墙壁开关位置,可本地显示温度、湿度;
2) 测温准确:固定式测温表更利于采集固定区域的温度,采用高精度温度传感器和良好的散热通风设计,使采集温度更加的精确、稳定;
3) 单火线供电:省去便捷式温度采集器易损坏、丢失和电池充电、更换的麻烦,减轻后期维护工作量;
4) 超低功耗:NB-IOT通信Min 10年一度电,在节电的同时又增加了产品稳定性,产品使用寿命更长久;

【附】NB-IOT单火线室温采集器电路图

室温采集器电路





NB-IOT单火线开关型室温采集器单火线PCBA方案实现单火线供电:
1) 安装无需改线:直接安装替换传统开关,无需重新布线。
2) 适合各类灯具:如LED灯泡、节能灯、日光灯、荧光灯、灯丝灯、LED灯带、钨丝灯等。
3) 性能安全稳定:采用先进的单火线技术,成熟稳定。
4) 远程控制方便:可用于NB-IoT远距离通信协议。
5) 支持Min负载(参考):3W(外接控制板及控制软件相应配合优化)。
6)  输入电压范围: 全电压市电 (90~265VAC);
7)智能充电功能:根据灯具功率与电池电压不同自动调整充电电流,使其充电电流刚好能满足其控制板平均使用电流,这样能进一步预防灯具闪烁的问题。
8)备用零线端子(有零线的场合才接入,无零线场合无需额外布设零线)。




电源模块





参考阅读:

XD303单火线开关模块|适用于开关型NB-IOT室温采集器

NB-IoT开关型室温采集器 单火取电PCBA 单火线电路板



(NEW !!) NB-IoT开关型室温采集器单火供电(第三代):

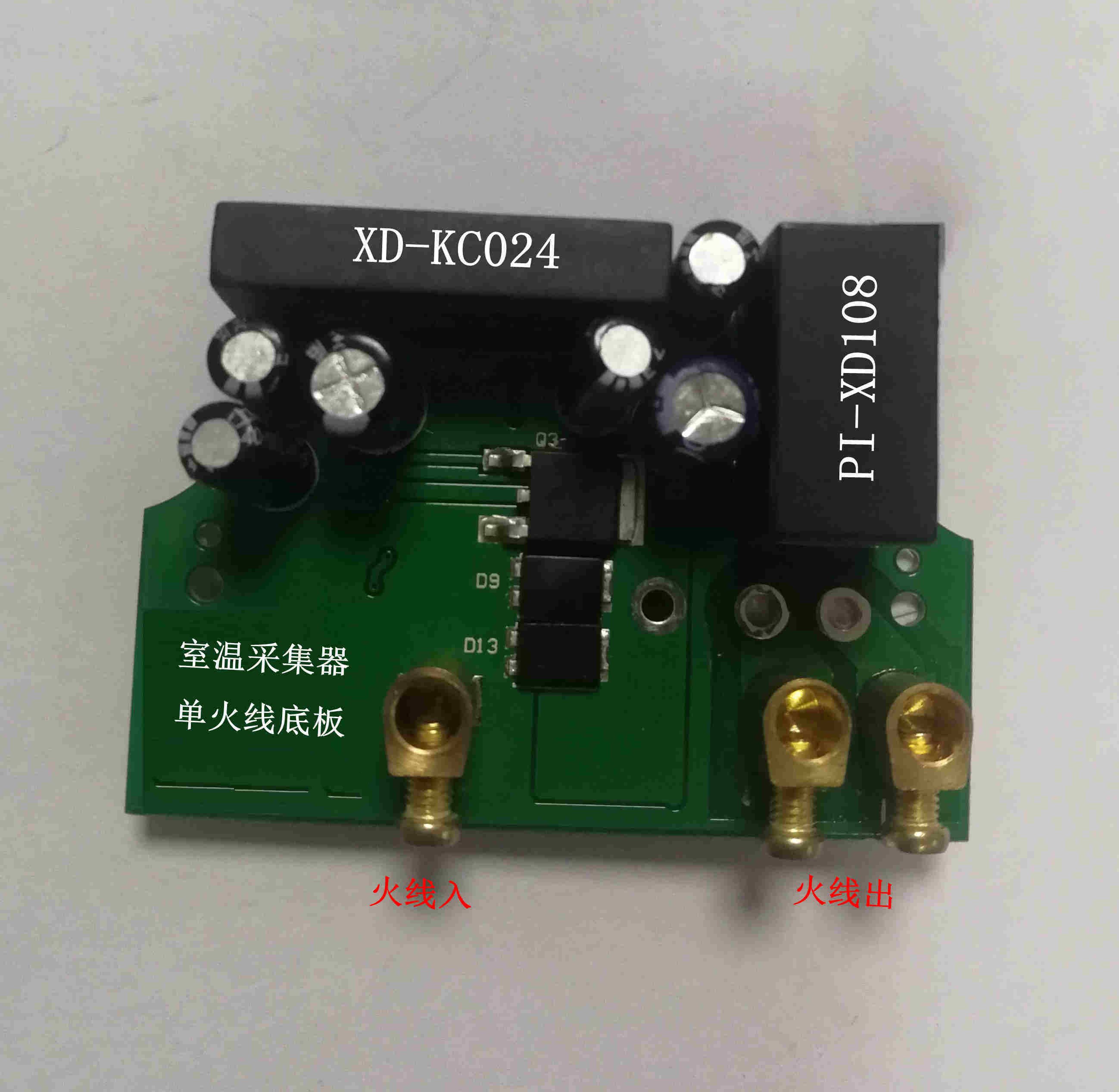

为了满足客户的需要,进一步提升性价比 ,在前两代的基础上(第一代:PI-XD108 + XD-KC024;

第二代:XD3390A + XD-KC024)推出了第三代NB-IOT开关型室温采集器单火线PCBA方案,

单模块(XD303)实现了NB-IOT单火线供电与智能充电。





第三代NB-IOT开关单火线PCBA特点:

1)进一步模块化、外部零件更少、成本更低。

2) 安装无需改线:直接安装替换传统开关,无需重新布线。

3) 适合各类灯具:如LED灯泡、节能灯、日光灯、荧光灯、灯丝灯,不闪灯,不烧灯。

4) 性能安全稳定:采用成熟单火线技术,性能稳定。

5) 支持负载范围:2W-3000W。

6) 输入电压范围: 全电压(90~265VAC);

7)智能充电功能:可根据灯具功率与电池电压不同自动调整充电电流,使其充电电能刚好能满足其控制板使用电流(即使多次重复发送数据),又防止灯具闪烁。



机械开关版本:

室温采集器



继电器版本:

室温采集器
