当前位置: 网站首页 > XD307S超小体积非隔离AC/DC电源模块 12V/15V/24V 400mA
产品展示

XD307S超小体积非隔离AC/DC电源模块 12V/15V/24V 400mA

XD307S超小体积非隔离AC/DC电源模块 12V/15V/24V 400mA
  • 主要参数输入:50-500VDC(35-320VAC), 输出: 12VDC/400mA
  • 功能特点* 典型待机功耗小于50mW; * 输出最大持续电流350mA(峰值400mA),无音频噪音、发热低; * 50-500VDC 超宽输入电压,可适应35-320VAC超宽电压输入; * 全面的保护功能:过流保护(OCP), 过温保护(OTP), 过压保护(OVP) * 裸板封装,超小体积:宽16mm*高13mm*厚11mm
  • 规格书下载XD307S(pdf)

详细描述

超小体积非隔离AC/DC电源模块 12V/400mA





产品概述:



XD307S是一款50-500V超宽范围输入的高压降型DC-DC转换器电源模块,可适应35-320VAC超宽电压输入(外部加整流滤波),输出持续电流350mA最大400mA),无音频噪音、发热低,具备全面完善的保护功能(短路保护,过载保护,输出过压保护、输出欠压保护,过热保护等)。 该超小体积电源模块以较低的BOM成本(外围元件数目极少)方便的实现宽电压高压降压小功率电源解决方案广泛应用于非隔离型家电产品和工业产品等。



XD307S

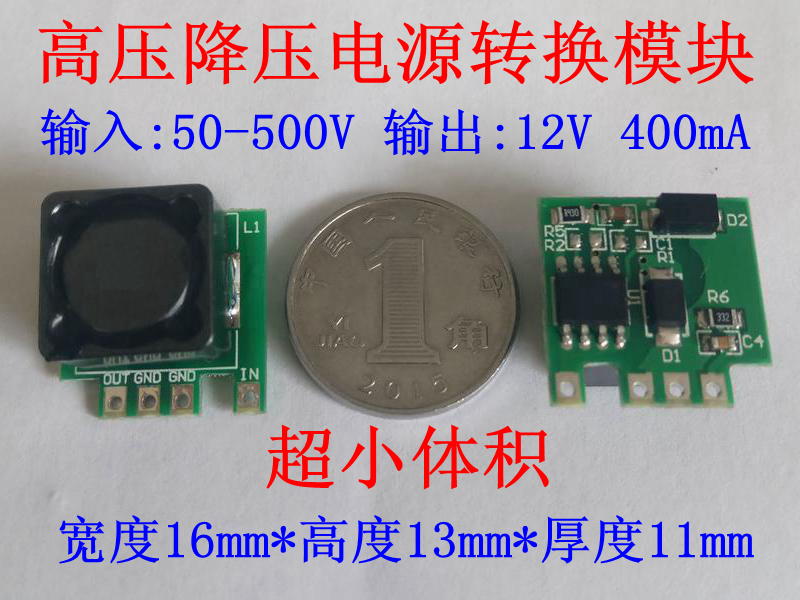

1.1  XD307S产品尺寸

超小体积电源模块



裸板封装,超小体积:宽16mm*高13mm*厚11mm



1.2  XD307S产品特性:

* 典型待机功耗小于50mW
* 输出最大持续电流350mA(峰值400mA),无音频噪音、发热低;
* 50-500VDC 超宽输入电压,可适应35-320VAC超宽电压输入;
*   全面的保护功能:
   * 过流保护(OCP
   * 过温保护(OTP
   * 过压保护(OVP
* 裸板封装;


1.3  XD307S典型应用(非隔离):

* 智能家居(零火电子开关,插座,排插等等)
* 替代低效率的阻容降压供电电路(如低压电器,智能电表,自动化仪表电源等);
* LED驱动
* 小家电电源
* 工业控制电源
* 其他非隔离辅助电源



1.4  XD307S基本应用电路:

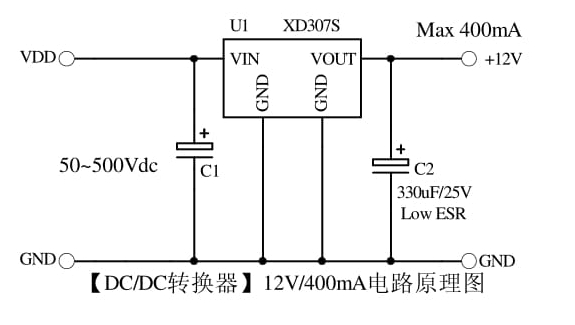

   1)高压直流降压转换器(DC/DC转换器)

 XD307S电路图

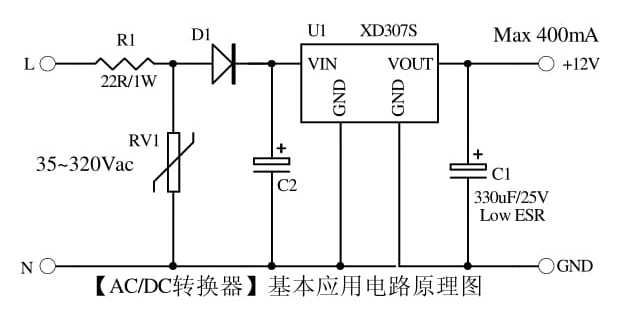

2)高压交流降压转换器(AC/DC转换器)

 XD307S电路图

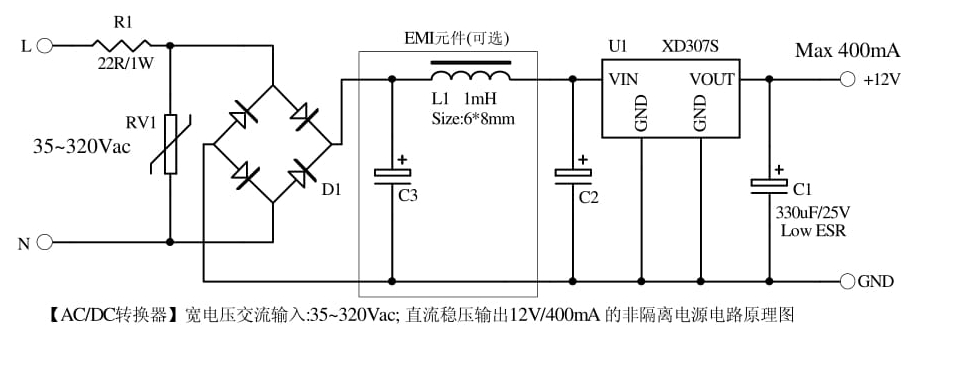

1.5 XD307S典型应用电路当应用于电磁兼容比较恶劣的环境时建议使用)

XD307S电路图

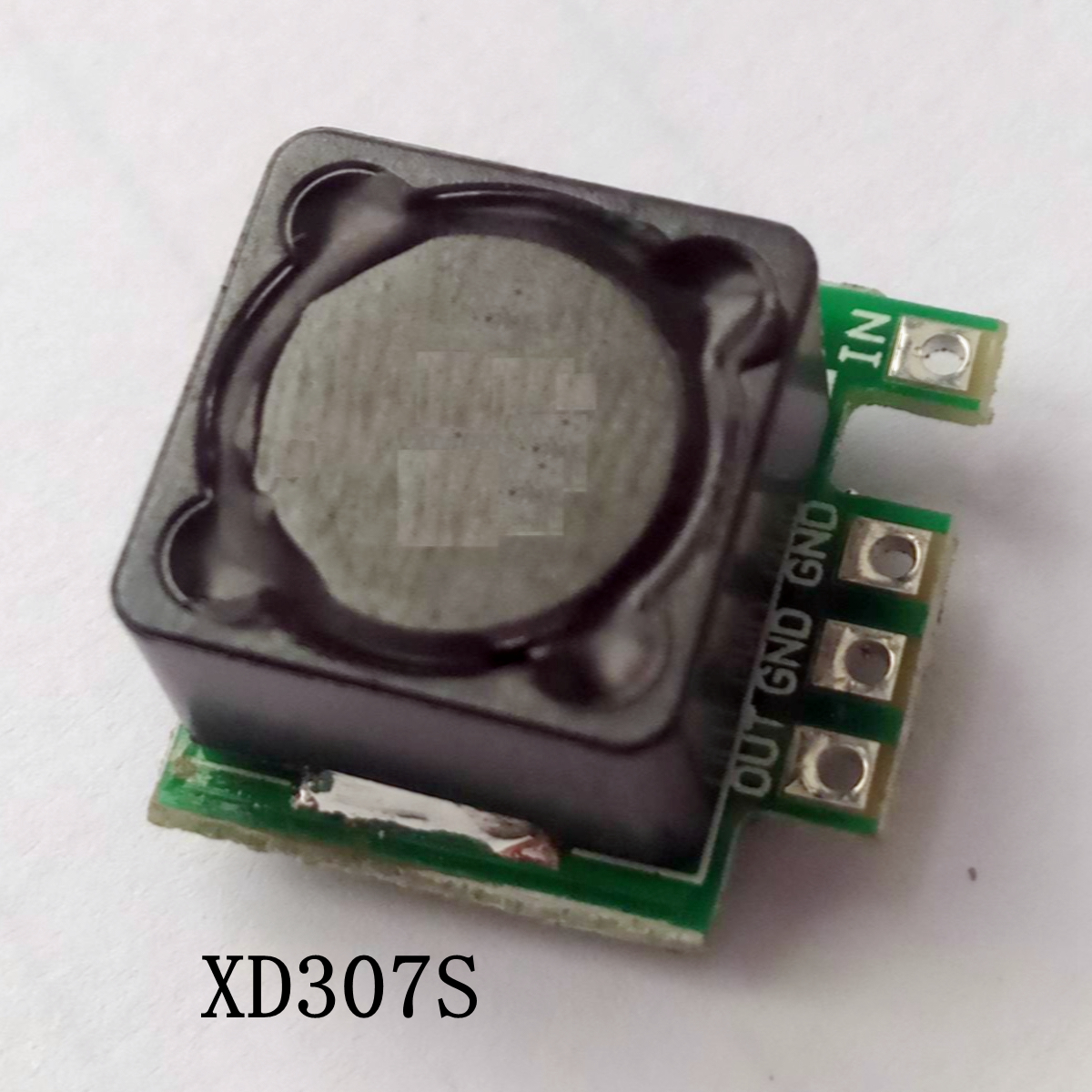

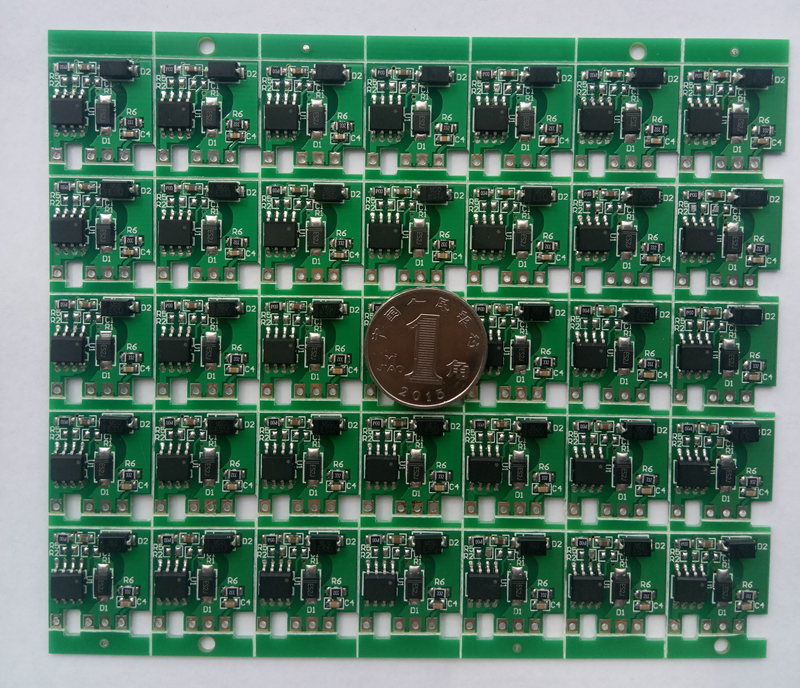

1.6 XD307S产品外观图



 超小体积电源模块



XD307S



标签: 超小体积电源模块 非隔离 AC-DC  DC-DC




标签:  XD307S  超小体积 非隔离 AC/DC电源  DC/DC电源模块
