单火线取电电路原理图

  • 更新时间2023-03-20 11:44:18
  • 文件下载 点击下载
  • 文件类型
  • 文件版本
  • 简要说明

详细描述

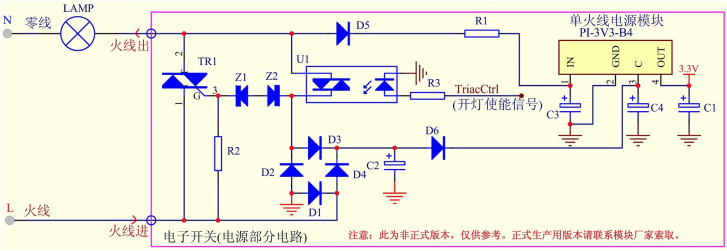

单火线取电电路原理图_B1.1（非正式版本，仅供参考！！,需要完整版本请来电咨询））



[重要提示]此电路仅为单火线电源模块的基本应用电路，仅供设计参考，在实际应用设计中，不能盲目全盘照搬(因为每个客户的产品不一样)! 尚需要根据具体产品来进一步调整及优化电路设计！

如果需要快速获得完整的三路单火开关驱动方案，请购买本公司推出的单火开关演示/开发板。

提供单火线应用技术资料:  演示板/开发板应用电路原理图（单火线取电电路原理图）、PCB图及设计指南(硬体方面元件选择事项，软件方面编程优化思路要点等)并免费获得全力技术支持。



单火线取电电路原理图
